KiCad — это комплексное решение для разработки электронных схем и проектирования печатных плат, включающее в себя набор инструментов, охватывающих весь цикл создания устройств от идеи до готового макета. Программа поддерживает создание многослойных плат, визуализацию в 3D, проверку электрических правил и работу с дифференциальными парами. Благодаря открытому исходному коду и активному сообществу, KiCad предлагает гибкие возможности для инженеров, разработчиков и энтузиастов электроники.

Описание KiCad

KiCad представляет собой интегрированную среду автоматизированного проектирования электроники, объединяющую несколько приложений в единую экосистему. Основной инструмент — менеджер проектов — обеспечивает централизованный доступ ко всем компонентам: от редактора схем до 3D-просмотрщика плат. В состав входит eeschema для создания принципиальных схем, pcbnew для проектирования печатной платы, gerbview для анализа Gerber-файлов и cvpcb для сопоставления компонентов схемы с их посадочными местами. Архитектура программы позволяет эффективно управлять проектами любой сложности, включая схемы с числом слоёв до 32.

• Поддержка интерактивной трассировки с функцией push-to-shove для оптимизации размещения проводников.
• Возможность работы с дифференциальными парами и настройки длины дорожек вручную или автоматически.
• Интеграция с 3D-моделями компонентов через встроенный OpenGL-движок.
• Наличие шаблонов и библиотек, позволяющих ускорить процесс разработки.
• Генерация производственных данных, включая Gerber, drill и BOM-файлы.

Открытость платформы и доступность исходного кода делают KiCad идеальным выбором для образовательных и промышленных задач.

Как пользоваться KiCad

Работа с KiCad начинается с создания нового проекта через главный менеджер. Пользователь последовательно переходит к редактору схем, где формирует электрическую схему, выбирая компоненты из доступных библиотек. После завершения схемы выполняется проверка целостности цепей с помощью встроенного ERC-анализатора. Затем проект передаётся в pcbnew, где размещаются компоненты и выполняется трассировка. На заключительном этапе используется 3D Viewer для визуальной проверки монтажа и соответствия физическим размерам.

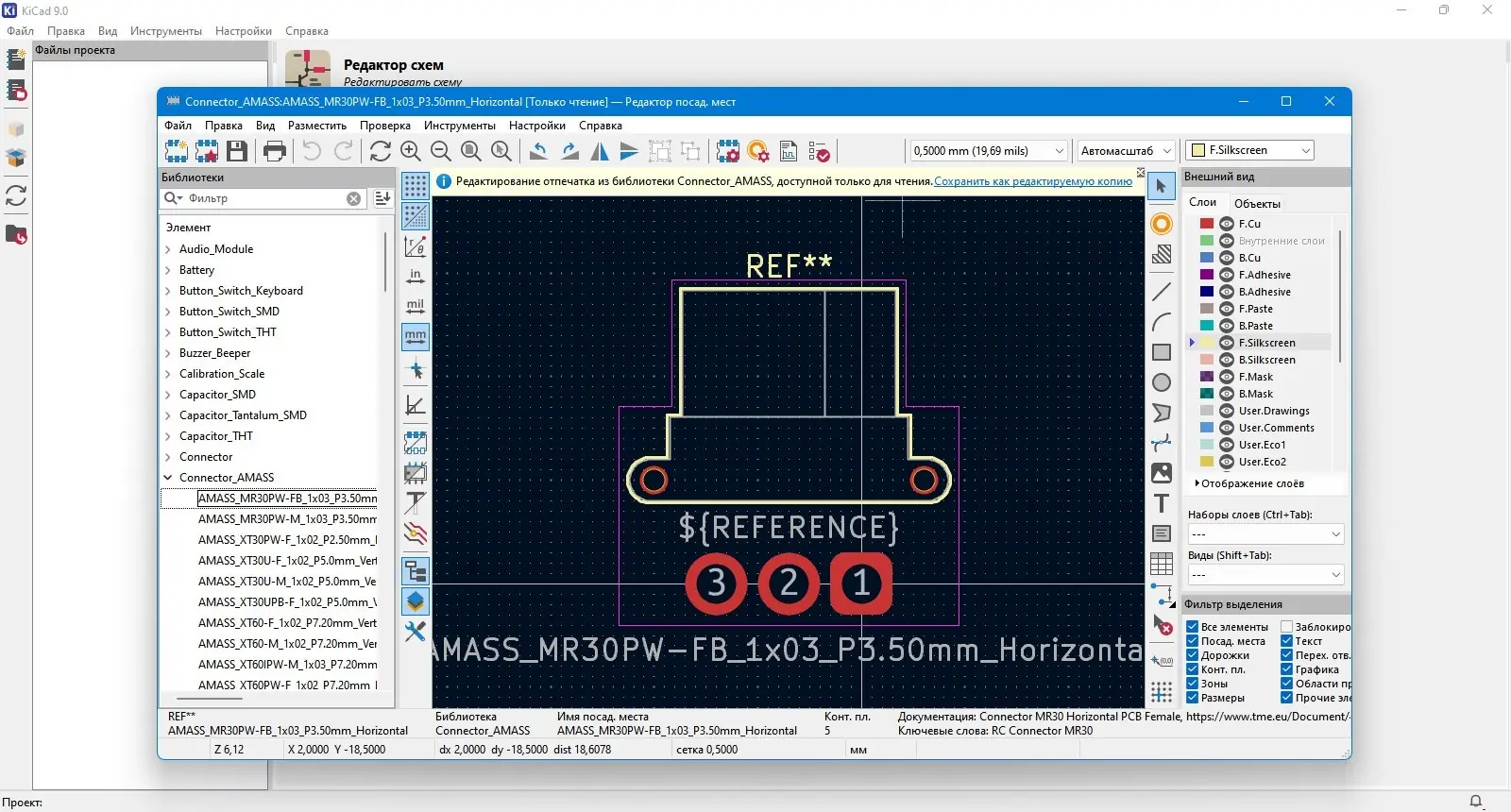

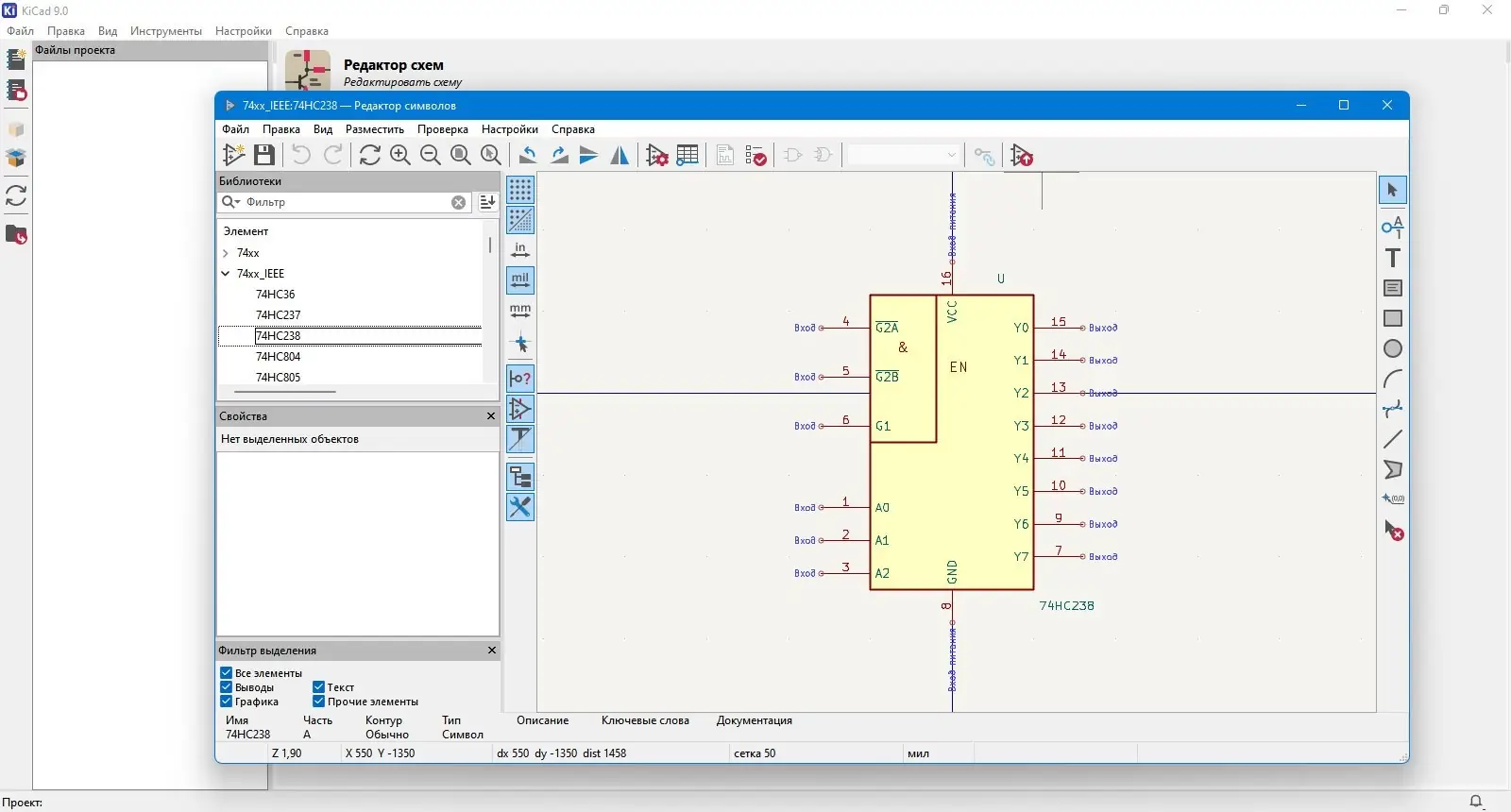

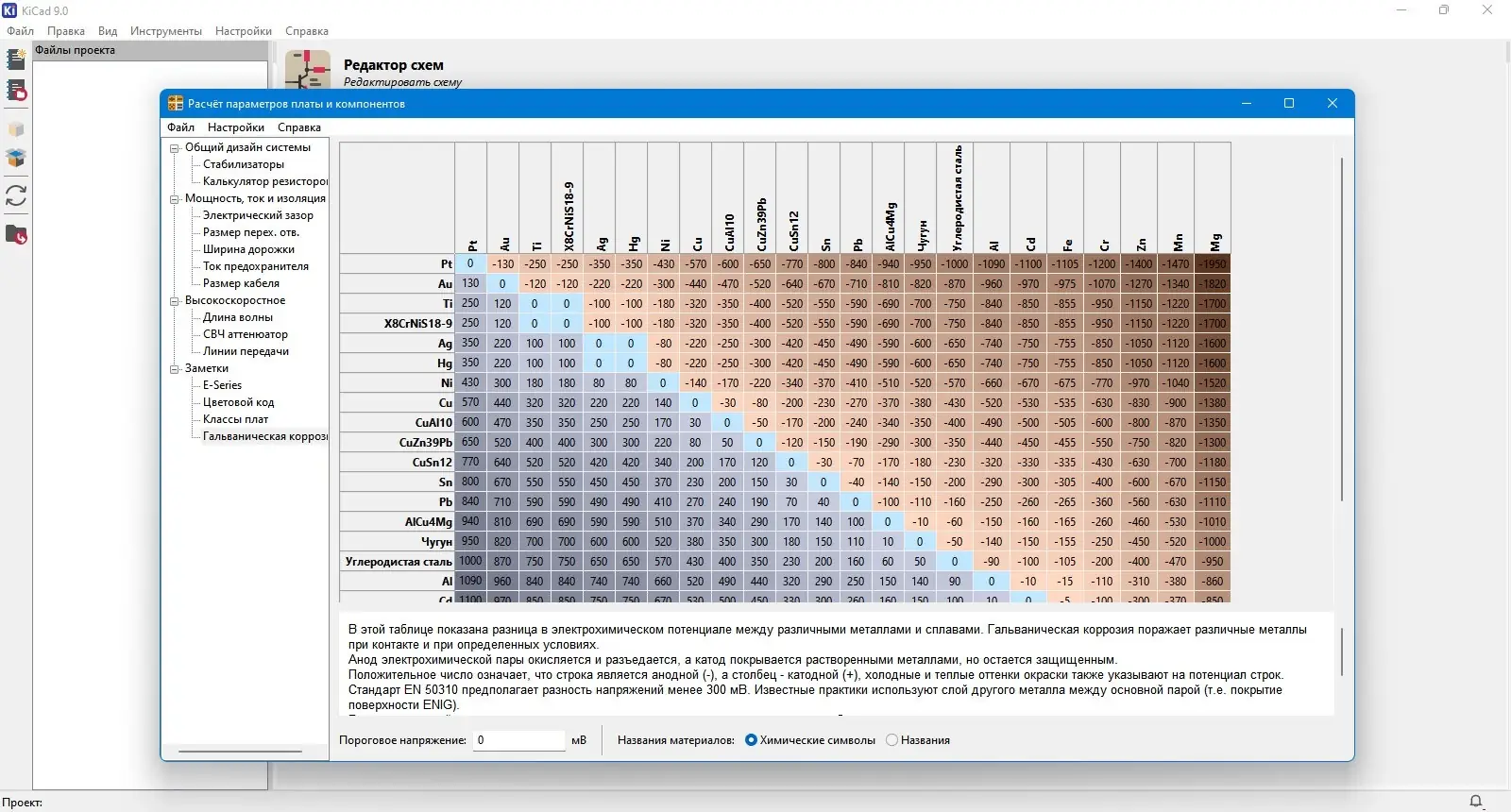

Скриншоты

Достоинства и недостатки

KiCad сочетает в себе мощные функции проектирования с высокой степенью доступности. Программа активно развивается, что отражается в регулярных обновлениях и улучшении пользовательского интерфейса. Поддержка различных операционных систем и возможность настройки под конкретные задачи делают её универсальным инструментом. При этом, как и любое сложное ПО, KiCad имеет особенности, требующие времени на освоение.

Плюсы:

• Бесплатная лицензия и открытые библиотеки позволяют использовать программу без ограничений.
• Наличие инструментов для проектирования сложных многослойных плат с поддержкой современных стандартов.
• Версия 9.0 внесла значительные улучшения, включая оптимизацию производительности и расширение функционала 3D-рендеринга.

Минусы:

• Кривая обучения может быть достаточно крутой для новичков без опыта в электронном дизайне.

Скачать

Программу KiCad можно установить на компьютер под управлением windows, включая актуальные версии 10 и 11. Доступна версия на русском языке, что упрощает освоение интерфейса для пользователей из русскоязычных стран. Обновлённая редакция 9 позволяет воспользоваться всеми преимуществами последнего поколения инструментов проектирования. Сборка включает все необходимые компоненты, включая библиотеки и шаблоны. Процесс установки поддерживает как традиционный запуск, так и опцию download через официальный сайт. Финальная схема проекта может быть экспортирована в различные форматы для дальнейшего производства. Готовую плату можно проверить в интерактивном режиме перед отправкой на производство.
