KiCad — это комплексное программное обеспечение для проектирования электронных схем и разработки печатных плат, ориентированное на инженеров, разработчиков и радиолюбителей. Программа объединяет в себе все необходимые инструменты для создания принципиальных схем, моделирования топологии плат и визуализации результатов в трёхмерном пространстве. Благодаря открытому исходному коду и активному сообществу, KiCad предлагает мощные функции без ограничений по функционалу.
Что это за программа?
KiCad относится к классу EDA-систем — программному обеспечению, предназначенное для автоматизации проектирования электронных устройств. Он включает в себя несколько взаимосвязанных модулей, каждый из которых отвечает за отдельный этап разработки: от создания электрической схемы до финальной подготовки данных для производства платы. Архитектура приложения построена таким образом, чтобы все компоненты работали слаженно, обеспечивая целостность проекта на каждом этапе. Пользователь может легко переходить от редактирования схемы к проектированию физической платы, не покидая экосистемы.
- Встроенный 3D-просмотрщик позволяет оценить внешний вид собранной платы с установленными компонентами, учитывая реальные габариты и форму деталей.
- Менеджер проектов kicad обеспечивает централизованное управление файлами, шаблонами и настройками, упрощая навигацию по сложным проектам.
- Редактор eeschema предназначен для построения принципиальных схем с поддержкой иерархических блоков и автоматической проверки электрических правил.
- Модуль pcbnew отвечает за разводку проводников, размещение компонентов и настройку слоёв, включая возможность работы с платами до 32 слоёв меди.
- Инструмент редактирования посадочных мест даёт возможность создавать уникальные footprint’ы для нестандартных компонентов, обеспечивая точность изготовления.
Интеграция всех этапов проектирования в единой среде позволяет минимизировать ошибки и ускорить процесс разработки электронных устройств.
Работа с KiCad
Использование KiCad начинается с создания нового проекта, после чего пользователь переходит к построению электрической схемы в редакторе eeschema. Здесь доступны обширные библиотеки компонентов, включая резисторы, конденсаторы, микросхемы и интерфейсные разъёмы. После завершения схемы выполняется проверка целостности цепей (ERC), позволяющая выявить потенциальные ошибки подключения. Далее проект передаётся в pcbnew, где компоненты размещаются на плате, а затем выполняется трассировка соединений с учётом электрических требований и физических ограничений. Особое внимание уделено поддержке дифференциальных пар и выравниванию длины дорожек, что критично для высокоскоростных интерфейсов. Работа с 3D-моделями компонентов позволяет оценить монтажное пространство и избежать коллизий.

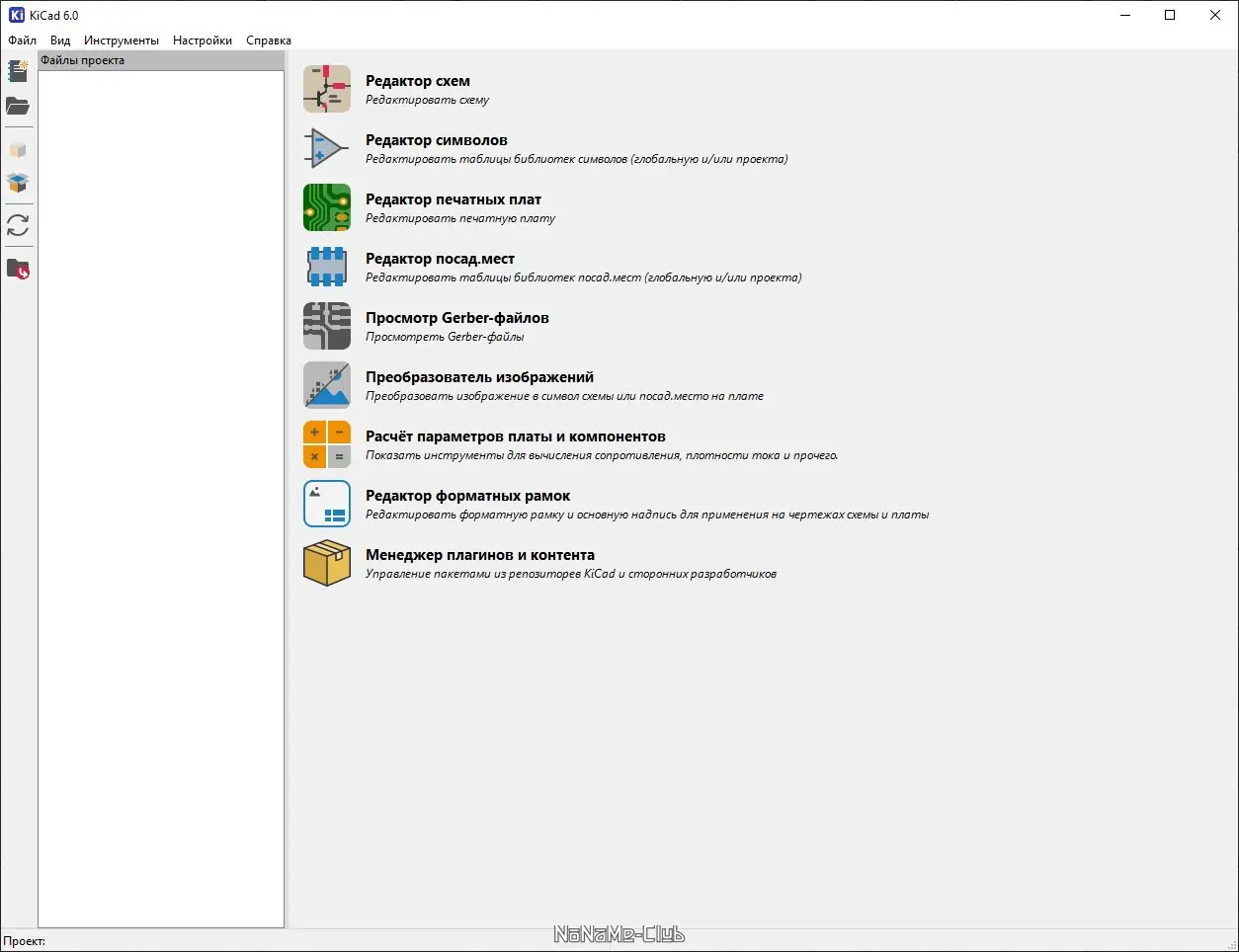

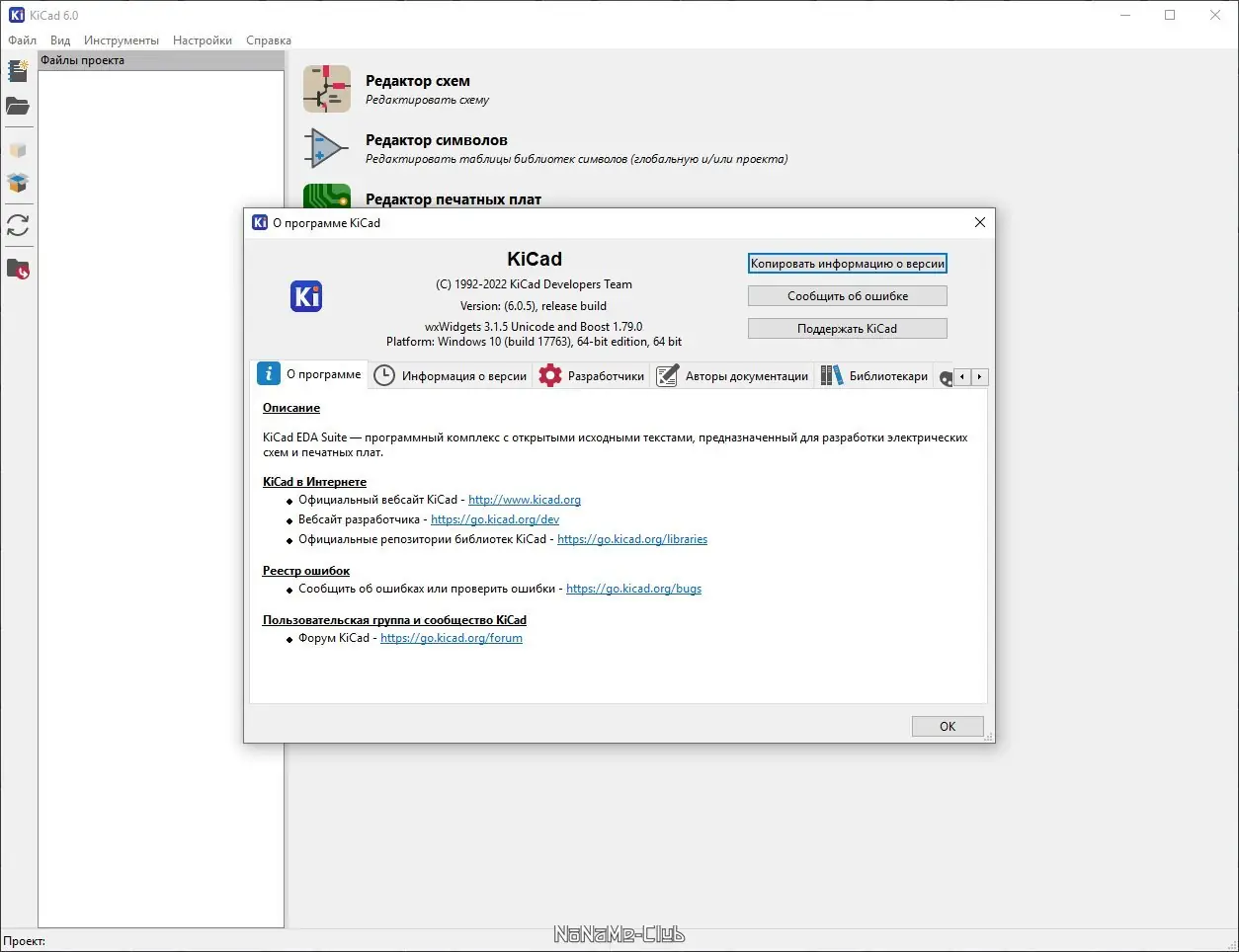

Скриншоты
Сильные и слабые стороны
KiCad зарекомендовал себя как надёжное решение для проектирования электроники, сочетающее в себе открытость, функциональность и стабильность. За последние годы разработка программы значительно ускорилась, что отразилось на улучшении интерфейса, производительности и качестве инструментов. Программа поддерживает современные стандарты проектирования и активно развивается сообществом разработчиков по всему миру. При этом, как и у любого ПО, у KiCad есть свои особенности, которые стоит учитывать при выборе инструмента.
Достоинства:
- Открытые библиотеки и шаблоны позволяют начать работу без необходимости создавать компоненты с нуля, экономя время на начальных этапах.
- Встроенный 3D Viewer на базе OpenGL обеспечивает реалистичное отображение платы, включая прозрачность слоёв и возможность вращения модели в реальном времени.
- Push-to-shove маршрутизатор значительно упрощает процесс трассировки, позволяя перемещать уже проложенные проводники при прокладке новых трасс.
Недостатки:
- На некоторых системах с ограниченными ресурсами возможны задержки при работе с крупными проектами, особенно при использовании 3D-рендеринга.
Скачать KiCad
Программа доступна для установки на различных платформах, включая операционные системы семейства windows. Версии kicad-6.0.7-i686.exe и kicad-6.0.7-x86_64.exe обеспечивают совместимость с 32- и 64-битными системами соответственно. Интерфейс приложения переведён на множество языков, включая русский, что делает его доступным для пользователей из разных стран. Поддержка формата 9.0 и совместимость с проектами, созданными в более ранних версиях, гарантирует стабильную работу с существующими разработками. Благодаря активному обновлению документации, включая сборник из 10 книг от The KiCad Team, освоение программы становится проще даже для новичков. Возможность скачать KiCad и использовать его без лицензионных ограничений делает его привлекательным выбором для образовательных учреждений и индивидуальных разработчиков. Поддержка схемы, гибкость настройки и наличие обширных библиотек компонентов позволяют решать задачи различной сложности. Процесс проектирования платы становится прозрачным и контролируемым на каждом этапе. Программу можно скачать на странице.
| Автор: | The KiCad Team |
| Стоимость: | Бесплатно |
| Локализация: | Русский |
| Операционная система: | Windows 7, 8.1, 10, 11 x86-x64 (32/64 Bit) |
